1. 范围

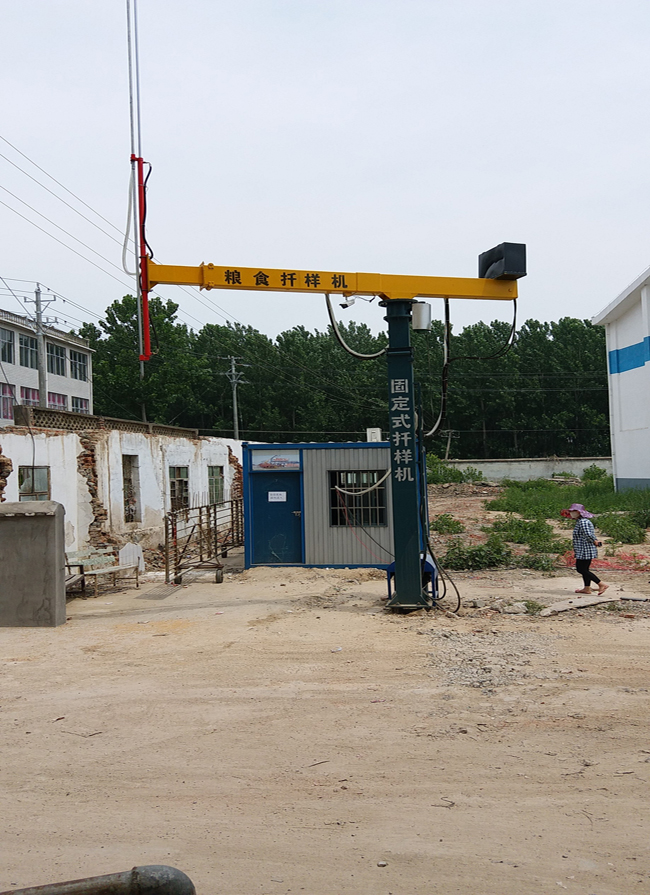

ZY-II型固定式(液压)粮食扦样机是专门为实现车载包装粮食、散粮无盖运输车的自动扦样而设计制造的，它的工作结构如图所示，它的工作机构是扦样单元可沿设备z轴旋转的以及沿X轴前后移动，以达到全空间立体化粮食取样，以上两个动作全采用遥控器完成，操作简便。整机系统刚性好，调节和维修方便，是车载粮食抽样检验检测的关键设备。

2. 主要性能指标

主臂升降范围（沿Z轴）4200-5000mm

横臂伸缩范围（沿X轴）2700-4300mm

扦样杆升降范围（沿Z轴）1000-4500mm

旋转角度±90°

旋转电机380V  0.75kw

动力单元380V 4kw

扦样器380V  4.5kw

遥控器5#电池

扦样杆采用油缸升降

3. 固定式粮食扦样机原理

ZY-II型固定式粮食扦样机由两部分组成，机械装置，电控系统。
